多級清水泵
一、產品概述
D、DG型泵是臥式單吸多級節段式離心泵。供輸送清水(含雜質量小于1%,顆粒度小于0.1mm)或物理化學性質類似于水的其它液體。D型泵輸送介質溫度小于80℃,適用于礦山排水、工廠和城市給、排水等場合。DG型泵輸送介質溫度小于105℃,適用于各種鍋爐給水。
二、性能范圍:
流量Q 6.3-450m3/h
揚程H 50-650m
三、型號意義
例1: 100D16×3 例3: DG6-25×10
100-泵進口直徑(mm) DG-多級鍋爐給水泵
D-多級節段式離心泵 6-泵設計點流量(m3/h)
16-泵設計點單級揚程(m) 25-泵設計點揚程(m)
3-泵的級數 10-泵的級數
例2: D80-30×3
D-多級節段式離心泵
80-泵吸入口直徑(mm)
30-泵的單級揚程(m)
3-泵的級數

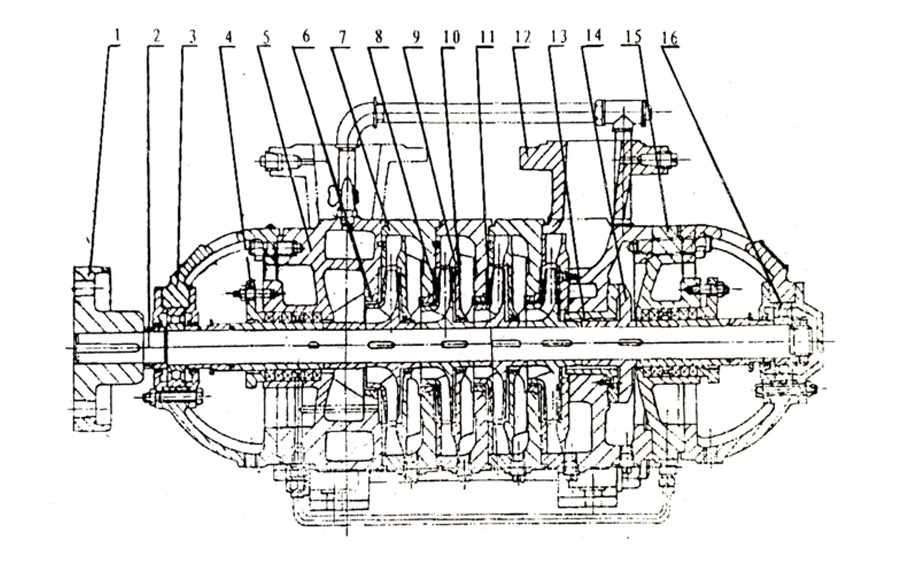

DF型泵結構圖
1-柱銷彈性聯軸器2-軸3-滾動軸承部件4-填料壓蓋5-吸入段6-密封環7-中段8-葉輪9-導葉10-導葉套11-拉緊螺栓12-吐出段13-平衡套(環)14-平衡盤15-填料函體16-軸承

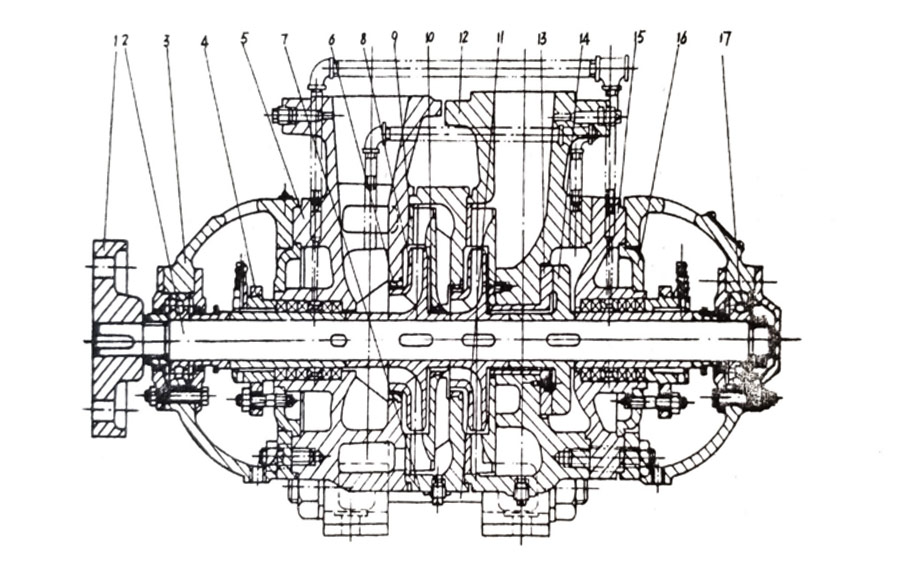

DG型泵結構圖
1-聯軸器2-軸3-軸承部件4-填料壓蓋5-吸入段6-密封環7-中段8-葉輪9-導葉10-導葉套11-拉緊螺栓12-葉出段13-平衡套14-平衡盤15-填料函體16-水冷室蓋17-軸承

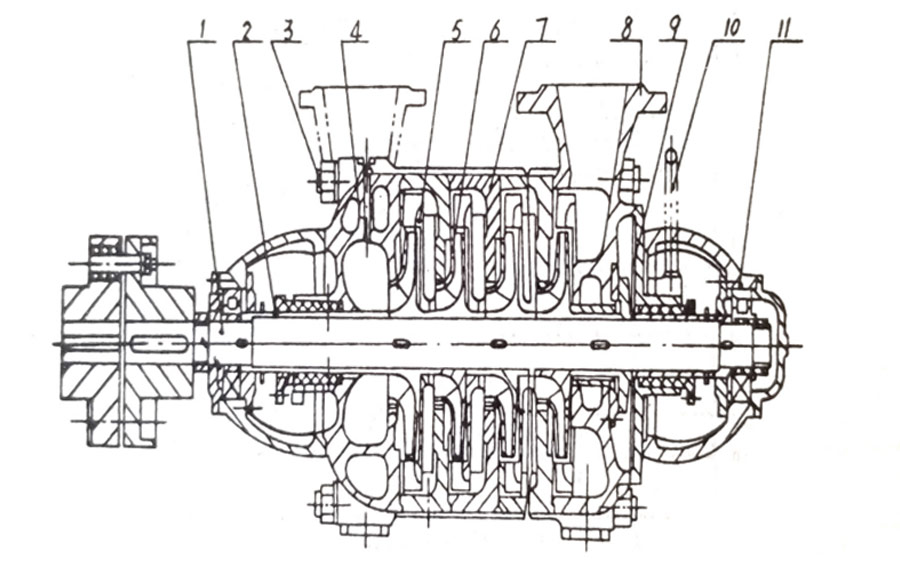

D型泵結構圖
1-軸2-軸套3-螺柱4-進水段5-導葉6-葉輪7-中段8-出水段9-平衡盤10-回水管11-軸承部件
四、產品結構
D、DG型泵主要由定子、轉子、軸承和軸封四大部分組成:
定子部分 主要由吸入段、中段、吐出段和導葉等組成,有拉緊螺栓將各段夾緊,構成工作室。D型泵吸入為水平方向,出口垂直向上,DG型泵出、入口均垂直向上
轉子部分 主要由軸、葉輪、平衡盤和軸套等組成。軸將動力傳遞給葉輪使其工作;平衡盤用來平衡軸向力;軸的兩端裝有可更換的軸套用來保護軸。
軸承 主要由軸承座體、軸承和軸承壓蓋等組成,轉子兩端采用兩個裝在軸承體內的單列滾子軸承支承,軸承用油脂潤滑。
軸封 采用軟填料密封,主要由進水段和尾蓋上的密封函體、填料、擋水圈等組成。密封腔內通入有一定壓力的水,起水封、水冷和水潤滑作用。D型泵水封水來源于泵內的壓力水。DG型泵來源于外部供水。
傳動 泵通過彈性聯軸器由原動機直接驅動。從原動機端看泵,泵為順時針方向旋轉。
